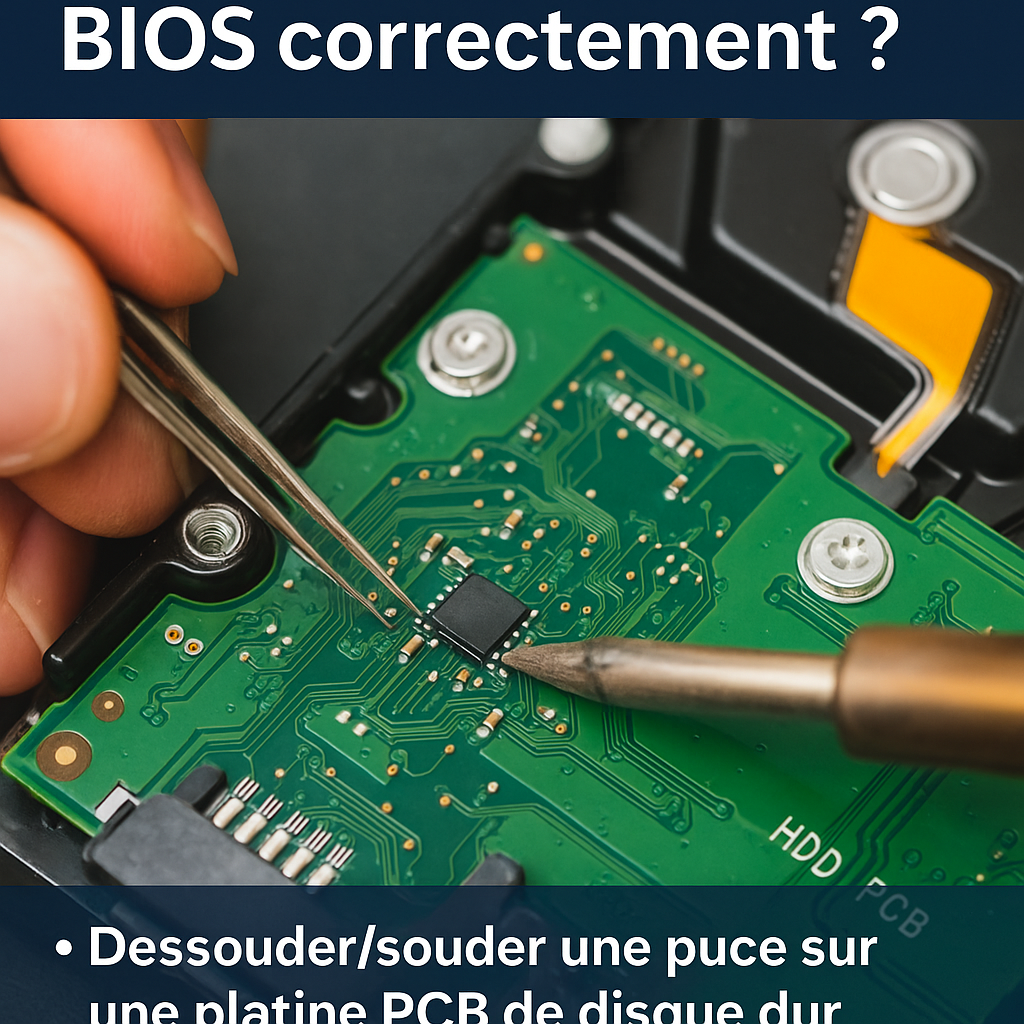

🔧 Comment transférer la puce BIOS correctement ?

📌 Pourquoi transférer la puce BIOS d’une platine PCB ?

Lorsque vous remplacez une platine PCB de disque dur, il ne suffit pas d’installer une carte identique. Dans la majorité des cas (notamment pour Seagate, Western Digital, Samsung, etc.), la puce BIOS ou ROM contient des informations uniques : calibrages des têtes, table d’adressage, identifiants de cryptage, etc.

➡️ Sans cette puce, même avec une platine du même modèle, le disque ne sera pas lisible ou pourra provoquer des erreurs.

🧠 Où se trouve la puce BIOS ?

Sur une platine PCB de disque dur, la puce BIOS est généralement :

• De petite taille (8 pattes ou plus)
• De type EEPROM SPI
• Positionnée près du connecteur SATA ou du contrôleur principal

Noms fréquents sur la puce : 25xx, MXIC, Winbond, 24Cxx, ATxxx, etc.

📸 Un guide visuel est souvent utile pour identifier précisément la puce avant de procéder.

🧰 Le matériel nécessaire pour transférer une puce BIOS

Voici ce qu’il vous faut :

• Un fer à souder à pointe fine (30-40W max)
• Une pompe à dessouder ou tresse à dessouder
• Du flux décapant pour faciliter la soudure
• De l’étain fin pour électronique
• Une pince antistatique
• Une station de soudage à air chaud (optionnelle mais utile)
• Un support stable, idéalement une loupe ou un troisième bras

💡 Astuce : pour les novices, entraînez-vous sur une vieille platine avant de manipuler la vôtre.

🔄 Étapes pour transférer la puce BIOS

1. Préparation

• Débranchez le disque et déchargez-vous de toute électricité statique.
• Fixez la platine sur un support stable.
• Appliquez du flux sur les pattes de la puce.

2. Dessoudage

• Utilisez le fer à souder + tresse ou pompe pour retirer l’étain.
• Chauffez doucement chaque patte jusqu’à ce que la puce puisse être soulevée sans forcer.
• Retirez délicatement la puce avec une pince antistatique.

3. Nettoyage

• Nettoyez les contacts sur la nouvelle platine.
• Enlevez l’ancien flux avec de l’alcool isopropylique.

4. Soudage sur la nouvelle platine

• Alignez correctement la puce (repère en haut à gauche)
• Soudez une première patte pour la maintenir en place, puis les autres.
• Ajoutez un petit point d’étain à chaque contact.
• Vérifiez qu’il n’y a pas de court-circuit entre les pattes.

5. Contrôle final

• Inspectez les soudures avec une loupe.
• Rebranchez la platine et testez le disque (sans le monter sur Windows si vous récupérez des données !)

⚠️ Erreurs à éviter

• Inverser l’orientation de la puce
• Surchauffer la puce avec un fer trop chaud
• Endommager les pistes de cuivre en tirant trop fort
• Faire un pont de soudure entre deux pattes

🧪 Une alternative : la lecture/écriture de la puce BIOS

Si vous ne souhaitez pas dessouder la puce, il est parfois possible d’utiliser un programmeur de puce (type CH341A) pour copier les données de l’ancienne puce, et les flasher sur la nouvelle.

Cette méthode demande d’autres compétences mais évite les risques physiques sur la carte.

✅ Conclusion

Le transfert de la puce BIOS est une étape essentielle pour garantir la compatibilité d’une platine PCB de remplacement avec votre disque dur. Une manipulation propre, calme et méthodique permet de sauver vos données dans bien des cas.
